Plnoautomatický tlačový stroj na spájkovaciu pastuprijme šablónu, ktorá bola vyrobená, a privedie šablónu do kontaktu s tlačovou doskou a určitým spôsobom spôsobí, že spájkovacia pasta sa rovnomerne navalí na šablónu vstreknutím do otvoru v sieťke. Keď je doska šablóny vybratá z formy, spájkovacia pasta sa uvoľní z otvoru siete na podložky podľa tvaru otvorov siete, aby sa dokončil proces jednorazovej tlače spájkovacej pasty.
Automatický stroj na tlač spájkovacej pasty využíva mechanické polohovanie a systém optického zarovnávania, ktorý dokáže automaticky zarovnať polohu šablón a dosiek plošných spojov. Rýchlosť a tlak stierky je možné nastaviť počas tlače spájkovacej pasty. Šablónu je možné automaticky čistiť, aby sa zabezpečila kvalita následnej tlače. Stabilná kvalita tlače spájkovacej pasty. Je to automatické zariadenie na tlač spájkovacej pasty, ktoré môže pracovať offline na jednom stroji alebo online inline.
1. Dopravníkový systém tlačového stroja na spájkovaciu pastu
Zloženie
vrátane dopravníkovej koľajnice, motora, hnacieho kolesa, remeňa, zariadenia na snímanie zastavenia, zariadenia na nastavenie šírky stopy.
Funkcia
proces tlače PCB do dosky, von z dosky a zastavenie polohy dosky, šírka nosnej dosky, aby sa prispôsobila rôznym veľkostiam tlače PCB.
2. Systém polohovania šablóny pre tlač na spájkovaciu pastu
Zloženie
vrátane zariadenia na pohyb šablóny a zariadenia na pevnú šablónu.
Funkcia
upnite šablónu, posuňte vyrovnávaciu šablónu, fixujte šablónu.
3. Polohovací systém PCB stroja na tlač cínovej pasty
Zloženie
vrátane vákuovej platformy, magnetického náprstku a flexibilného zariadenia na upínanie dosky plošných spojov.
Funkcia
zariadenie na vákuovú adsorpciu a magnetický náprstok (pohyblivý) môže zabezpečiť, že doska plošných spojov je plochá a nie zdeformovaná; flexibilné upínacie zariadenie dosky plošných spojov, môže upnúť rôzne veľkosti a hrúbky dosky plošných spojov.
4. Systém videnia tlačového stroja na spájkovaciu pastu
Zloženie
vrátane kamier, systému riadenia svetelného zdroja, zobrazovacieho systému a softvéru na ovládanie videnia.
Funkcia
Funkcie videnia smerom nahor a nadol na zabezpečenie rýchlej a presnej identifikácie a zarovnania šablóny a dosky plošných spojov.
5. Stierací systém pre stroj na tlač spájkovacej pasty
Zloženie
vrátane upínacej hlavy stierky a ovládania pohonu stierky.
Funkcia
ovládajte silu a rýchlosť stierky, aby ste dosiahli tlak na šablónu tak, aby šablóna a PCB boli v tesnom kontakte, a aby sa spájkovacia pasta navíjala rovnomerne, aby sa zabezpečilo, že sa spájkovacia pasta dostane do formy.
6. Zariadenie na čistenie šablóny zo stroja na tlač spájkovacej pasty
Zloženie
vrátane zariadenia na vysávanie, zariadenia na rozprašovanie čistiacej kvapaliny, zariadenia na rolovanie čistiaceho papiera a ovládacieho zariadenia zdvihu čistenia.
Funkcia
na dokončenie troch čistiacich funkcií za sucha, za mokra a vysávania môžete dôkladne vyčistiť zvyškovú spájkovaciu pastu zo sieťoviny, aby sa zabezpečila následná kvalita tlače.
7. "Zákon troch guľôčok" tlače spájkovacej pasty
(1) Najmenej tri z najväčších priemerov cínovej gule môžu byť usporiadané vertikálne v smere hrúbky otvoru šablóny.
(2) aspoň tri z cínovej gule s najväčším priemerom môžu byť usporiadané vodorovne v smere šírky najmenšieho otvoru v šablóne.

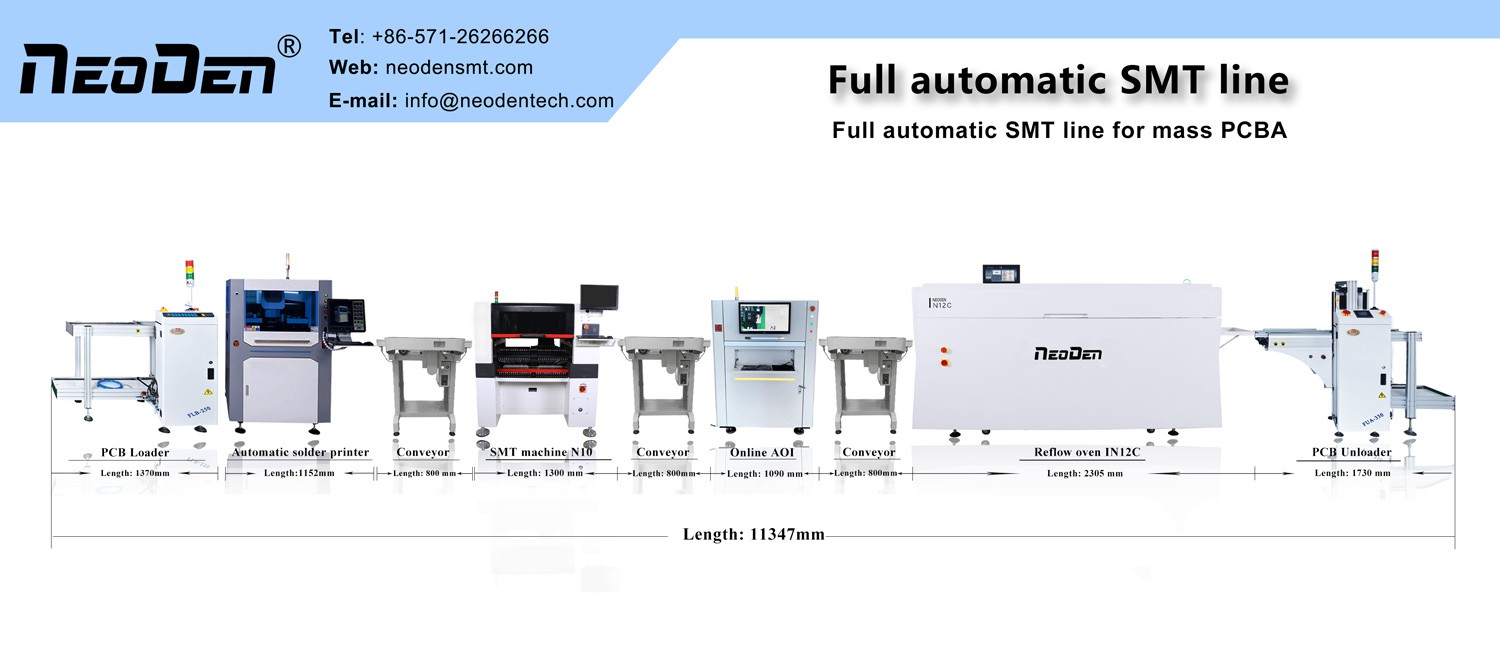

VlastnostiAutomatická tlačiareň šablón NeoDen ND2
1. Presný optický polohovací systém
Štvorcestný svetelný zdroj je nastaviteľný, intenzita svetla je nastaviteľná, svetlo je rovnomerné a získavanie obrazu je dokonalejšie
2. Vysoká účinnosť a vysoká prispôsobivosť systému čistenia šablón
Mäkká gumová stieracia doska odolná voči opotrebovaniu, metódy čistenia za sucha, za mokra a vysávanie
dôkladné čistenie, pohodlná demontáž
3. Inteligentný systém stierky
Inteligentné programovateľné nastavenie, dva nezávislé stierky poháňané priamymi motormi, zabudovaný presný systém riadenia tlaku
4. Špeciálny systém prispôsobenia hrúbky DPS
Výška platformy sa automaticky kalibruje podľa nastavenia hrúbky PCB, čo je inteligentné, rýchle, jednoduché a spoľahlivé.
5. Kontrola kvality tlače spájkovacej pasty
2D funkcia dokáže rýchlo odhaliť chyby tlače, body detekcie je možné ľubovoľne zväčšovať
6. Tlač osového servopohonu
Zlepšite stupeň presnosti, poskytnite dobrú platformu riadenia tlače, prevádzkovú stabilitu, predĺžte životnosť
