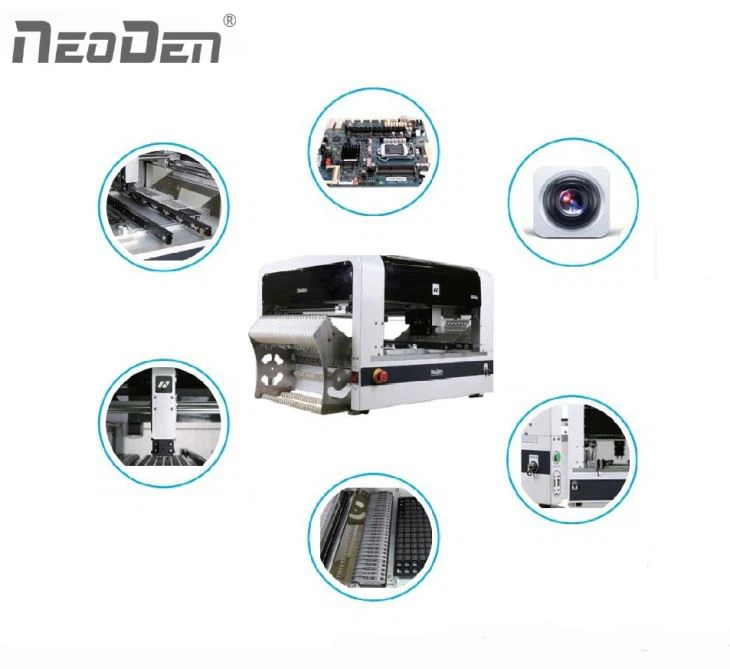

Pick and Place SMT Mounter pre rýchly prototyp

O Pick and Place SMT Mounter pre rýchly prototyp

1. Podpora 0201, LED, BGA, 0,5 mm rozstup QFP, SMT konektory a mnoho ďalších, elektronický podávač

2. Podoprite odrezanú pásku, rúrku a komponenty podnosu

3. Schválené TUV NORD CE

Vyberte a umiestnite technické parametre montáže SMT

Počet hláv s povoleným videním: 4

Miera umiestnenia: 10000 PCS/H (videnie vypnuté), 5000 PCS/H (videnie zapnuté)

Kapacita podávača: Páskové cievkové podávače: 48

Šírka pásky: 8 mm, 12 mm, 16 mm, 24 mm

Vibračné podávače: 5

Kapacita zásobníka IC: 45

Použiteľné komponenty: 0201, BGA, SOIC, SSOP, QFN, TQFP, LED komponent, dióda, trióda, prepínač

Maximálna výška komponentu: 5 mm

Rozlíšenie os X/Y: {{0}},01 mm, os Z: 0,1 mm

Rotácia: plus /{0}}(360)

Presnosť polohovania: plus /-0.02 mm

XY opakovateľnosť: plus /-0,02 mm

Použiteľná plocha PCB: 310 mm * 1500 mm

Plocha umiestnenia: 310 * 1500 mm (bez podnosu na vafle), 140 * 1500 mm (s 1 podnosom na vafle)

Programovanie: SOFTVÉROVÉ AUTOMATICKÉ PROGRAMOVANIE/MANUÁLNE MECHANICKÉ PROGRAMOVANIE

Hlavné ovládanie: GUI

Napájanie: 220V, 50Hz (konvertovateľné na 110V)

Výkon: 180W

Vonkajšie rozmery: Stroj: 87 * 68 * 48 cm

Veľkosť balenia: 94 * 74 * 60 cm

Čo je výrobná linka SMT?

Tiež sa nazýva montážna linka SMT

SMT je nová technológia na výrobu obvodu. Pred mnohými rokmi ľudia vyrábali vodiče na použitie v obvodoch, takže elektronický produkt je veľký a ťažko sa používa a berie so sebou. Takže obvod vyvíja smer sa zmenšuje, potom ľudia vynašli PCB, môžu umiestniť obvod na malú dosku plošných spojov a potom vynájdené súčiastky, aby sa odstránili odpory, kondenzátory na doske plošných spojov. Všetky technológie hodnotené v tomto procese sú SMT.

Tradičné elektronické súčiastky zlisované do objemu iba niekoľkých desatín zariadenia priamo na povrchovú montážnu pastu komponentov, vytlačenú na povrchu dosky plošných spojov miesto montáže technológiou.

V porovnaní s tradičným procesom má SMT vysokú hustotu, vysokú spoľahlivosť, nízku cenu, miniaturizáciu, automatizáciu zvukového poľa a ďalších päť charakteristík.

O nás

Zhejiang Neoden Technology je profesionálny dodávateľ s 10-ročnými skúsenosťami a poskytuje zákazníkom komplexné riešenia SMT, kľúčovými produktmi sú stroje na vyberanie a umiestňovanie, pretavovacia pec a spájkovacia tlačiareň. V súčasnosti máme predanéViac ako 10 000 sád strojov vyvážaných do viac ako 130 krajín sveta a na trhu si vybudovali dobrú povesť.
