Systém strojového videnia SMD Pick And Place
NeoDen 3V bol ukončený. Hľadáte upgrade?
Objavte NeoDen YY1, výkonnejšiu a nákladovo{1}}efektívnejšiu alternatívu vytvorenú tak, aby prekonala vaše potreby.
Úvod
Tento stroj na vyberanie a umiestňovanie SMD je v skutočnosti vylepšenou verziou založenou na sérii TM245P-Std&Adv.
Má systém videnia, 2 hlavy, 24 podávačov, flexibilný polohovací systém atď.
Vlastnosti
1. Systém 2 hláv s úplným videním by mohol uspokojiť dopyt po širokom rozsahu komponentov a vysokej presnosti.
2. Patentované elektromagnetické pohony, nemusíte sa zbavovať zbytočnej nylonovej fólie ručne, čo vám ušetrí viac času a námahy.
3. Vibračný podávač, ktorý podporuje montáž komponentov zabalených v trubici (len pre verziu Advanced, ale môže byť prispôsobená).
4. Flexibilná funkcia polohovania PCB pomocou podporných tyčí a kolíkov PCB, kdekoľvek chcete umiestniť PCB a bez ohľadu na tvar vašej PCB, všetko sa dá dobre zvládnuť.
5. Integrovaný ovládač prispieva k stabilnejšiemu výkonu a jednoduchšej údržbe.
Špecifikácia
|
Názov produktu |
NeoDen 3V SMD stroj na vyberanie a umiestňovanie |
|
Počet hláv |
2 |
|
Zarovnanie |
Vízia |
|
Rotácia |
±180 stupňov |
|
Miera umiestnenia |
5000 CPH (bez videnia); 3500 CPH (s videním) |
|
Kapacita podávača |
Podávač pásky: 24 (všetky 8 mm) |
| Vibračný podávač: 0~5 | |
|
Podávač zásobníka: 5~10 (Podporované prispôsobenie) |
|
|
Rozmer dosky |
Maximálne: 320 * 420 mm |
|
Rozsah komponentov |
Najmenšie komponenty: 0402 |
| Najväčšie komponenty: TQFP144 | |
| Maximálna výška: 5 mm | |
|
Počty čerpadiel |
3 |
|
Presnosť umiestnenia |
± 0,02 mm |
|
Operačný systém |
Windows XP-NOVA |
|
Sila |
160~200W |
|
Dodávka elektriny |
110V/220V |
|
Veľkosť stroja |
820 (D) x 650 (Š) x 410 (V) mm |
|
Veľkosť balenia |
1001 (D) x 961 (Š) x 568 (V) mm |
| N.W./G.W. |
55 kg/80 kg |

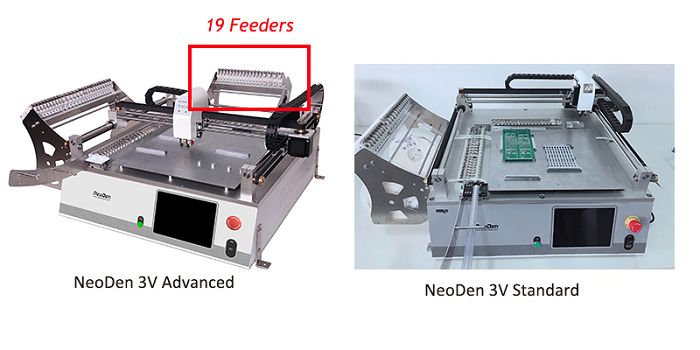

Rozdiel medzi štandardnou verziou a pokročilou verziou je množstvo podávača a veľkosť pracovnej dosky plošných spojov.
Príslušenstvo
1) Pick and Place Machine NeoDen3V-A: 1
2) Podporná lišta PCB: 4 jednotky
3) Podporný kolík PCB: 8 jednotiek
4) Elektromagnet: 1 balenie
5) Ihla: 2 sady
6) Súprava imbusu: 1
7) Sada nástrojov: 1 jednotka
8) Čistiacia ihla: 3 jednotky
9) Napájací kábel: 1 jednotka
10) Obojstranná lepiaca páska: 1 sada
11) Silikónová trubica: 0,5 m
12) Poistka (1A): 2 jednotky
13) 8G flash disk: 1 jednotka
14) Stojan na držiak cievky: 1 sada
15) Guma dýzy 0,3 mm: 5 jednotiek
16) Guma dýzy 1,0 mm: 5 jednotiek
17) Vibračný podávač: 1 jednotka
O nás
Fabrika
Náš tím
R&D Team
6 softvérových inžinierov, 11 hardvérových inžinierov, 7 elektronických inžinierov, 4 testovací inžinieri zaisťujú, že dokážeme vyvinúť nový model každé 1 až 2 roky.
Produkčný tím
115 zamestnancov pracovalo na procesoch od rezania hardvéru, montáže, testovania až po testovanie hotového tovaru v sklade. 100% od každého dielu príslušenstva až po hotový stroj, aby bola zaistená vysoká kvalita.
Predajný tím
35 profesionálnych predajov pre domáci trh a 10 pre zahraničný trh, podiel NEODEN na trhu sa každoročne zvyšuje s úsilím nášho tímu.
Popredajný-tím
11 po-technických inžinierov pôsobí ako silní zástancovia energie, ktorí pomáhajú používateľovi pri údržbe a technickej podpore a zároveň zbierajú údaje z prvej ruky od zákazníkov, aby mohli spätnú väzbu v oblasti výskumu a vývoja udržať stroje NEODEN použiteľné pri neustále sa-meniacich sa marketingových existujúcich investíciách.
Certifikácia
Výstava
Platba a doručenie
1) Spôsob platby: PayPal
2) Predvolený spôsob doručenia je prostredníctvom DHL (od dverí k dverám), pokiaľ nie sú špecifické požiadavky zákazníka.
3) Dodacia lehota: 3 - 4 pracovných dní.
Záruka
Záručná doba je 1 rok od zakúpenia a doživotnej servisnej podpory, ako aj dlhodobej{1}}dodávky z továrenskej ceny.
NeoDen bude poskytovať online Q/A a podporu pri riešení problémov a technické poradenstvo.
