Montážny stroj

NeoDen4Montážny strojVideo

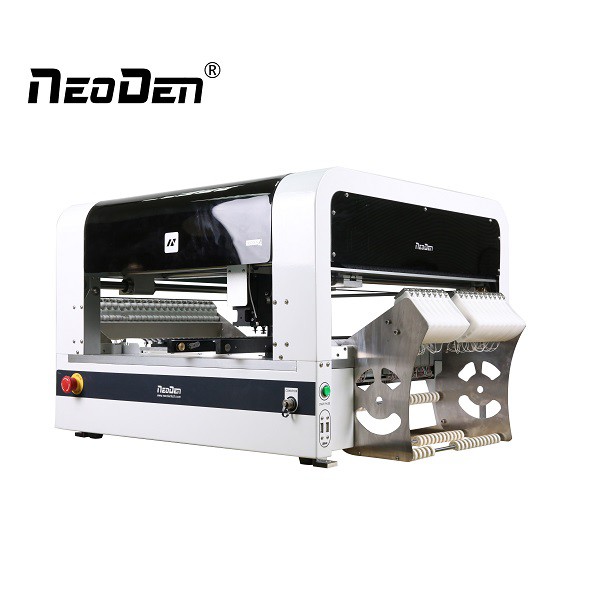

Montážny stroj NeoDen4

Koľajový systém

Stroje vybavené systémom auto-nakladacích koľajníc môžu umiestniť dosky od do šírky a dĺžky.

Aj keď je koľajnicový systém nainštalovaný, akékoľvek miesto, ktoré zostane na stole, je stále k dispozícii pre podnosy a krátke pásky. (Ľavá koľajnička sa dá posunúť, aby sa do nej zmestili široké dosky, odstránením ľavého predĺženia stola. V takom prípade by sa mal k podstavcu stola pripevniť blok materiálu, aby sa podnos alebo krátka páska zdvihli na približnú výšku predĺženia).

Koľajnicový systém umožňuje automatické podávanie DPS, automatické zarovnanie dosky s kamerou a automatické vysunutie z prednej alebo zadnej časti stroja.

Zadné vyhadzovanie je užitočné, keď je stroj pripojený k voliteľnému dopravníku, ktorý môže dodávať hotovú dosku priamo do pretavovacej pece alebo do iného NeoDen4.

V jadre je NeoDen4 4-osový CNC riadený systémom Windows so štyrmi samostatnými vákuovými dýzami, z ktorých každá je pripojená k vlastnej vákuovej pumpe.

Stroj využíva jediný súradnicový systém XY pokrývajúci celý rozsah pohybu hlavy, ktorý je 310x500 mm. S rozlíšením 0,01 mm (10 µm) a opakovateľnosťou 0,02 mm (20 µm) je možné akúkoľvek súradnicu XY identifikovať ako umiestnenie podávača, začiatok poľa komponentov v zásobníku alebo krátkej páske, referenčnú značku alebo umiestnenie na ktorá súčiastka má byť umiestnená na doske plošných spojov.

Štyri trysky

Je možné nainštalovať trysku akejkoľvek veľkosti

Navrhnuté v zavesenom, plne symetrickom

Namontujte súčasne s 360 stupňami

Auto koľajnice

A. Podpora sa pripája priamo na konvenčný dopravník.

B. Nastavte polohu podávania kdekoľvek.

C. Ľahko namontujte príliš dlhé dosky.

Systém videnia

(fotoaparát s výhľadom nahor a nadol)

Vybavte sa vysokorýchlostnými priemyselnými CCD kamerami

Vysoko vylepšená presnosť umiestnenia z 0201 na BGA

Elektronické podávače

8 mm podávače pások a kotúčov

Prijíma techniku ​​opravy chýb pri podávaní

zvládne až 5 samostatných rúrok

Q1. Ako dlho je vaša dodacia lehota?

Odpoveď: Všeobecná dodacia lehota je 15-30 dní po prijatí potvrdenia objednávky.

Anther, ak máme tovar na sklade, bude to trvať len 1-2 dní.

Q2. Aký je váš termín dodávky?

Odpoveď: Naša bežná dodacia lehota je FOB Shanghai.

Prijímame aj EXW, CFR, CIF, DDP, DDU atď.

Ponúkneme vám poplatky za dopravu a vy si môžete vybrať ten, ktorý je pre vás najpohodlnejší a najefektívnejší.

Q3. Môžem požiadať o zmenu formy balenia a dopravy?
Odpoveď: Áno, môžeme zmeniť formu balenia a dopravy podľa vašej požiadavky, ale musíte znášať svoje vlastné náklady, ktoré vzniknú počas tohto obdobia a nátierky.

O nás

Spoločnosť Zhejiang NeoDen Technology Co., Ltd. vyrába a vyváža rôzne malé stroje na vyberanie a umiestňovanie od roku 2010. Využívajúc výhody nášho vlastného bohatého skúseného výskumu a vývoja, dobre vyškolenej výroby, spoločnosť NeoDen získava skvelú reputáciu u zákazníkov z celého sveta.Veríme, že skvelí ľudia a partneri robia z NeoDen skvelú spoločnosť a že náš záväzok voči inováciám, diverzite a udržateľnosti zaisťuje, že automatizácia SMT je dostupná každému nadšencovi kdekoľvek.

Rýchle fakty o NeoDene

Založená v roku 2010, viac ako 200 zamestnancov, viac ako 8000 metrov štvorcových. továreň.

Produkty NeoDen: Stroj PNP série Smart, NeoDen K1830, NeoDen4, NeoDen3V, NeoDen7, NeoDen6, TM220A, TM240A, TM245P, pretavovacia pec IN6, IN12, Tlačiareň spájkovacej pasty FP2636, PM3040.

Iná výrobná linka podľa vášho výberu

Ak potrebujete, neváhajte nás kontaktovať!
