Montážny stroj na LED čip SMD
LED čip SMD Montážny stroj
Neoden 4 LED čip SMD montážny systém strojového videnia (pcb prototyp, led smd montáž).

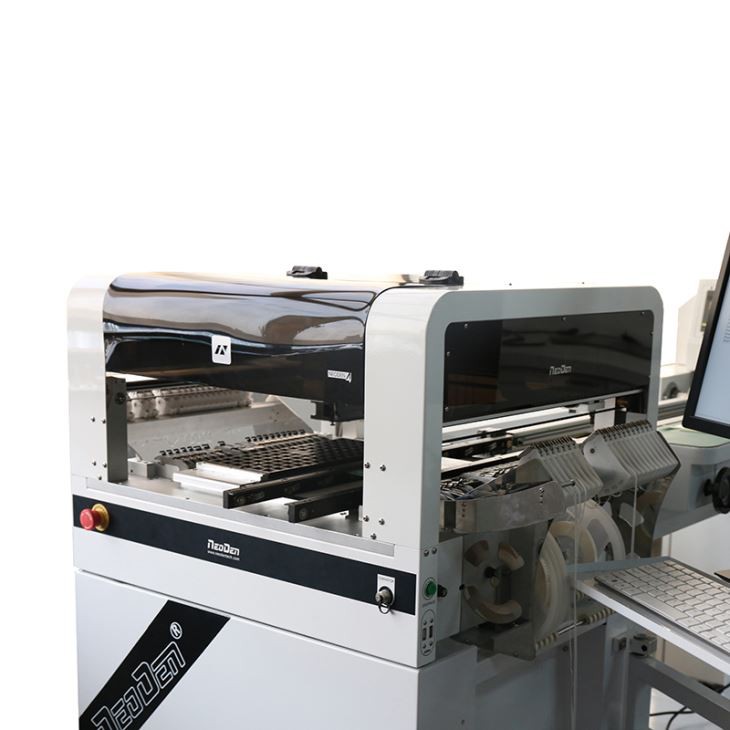

NeoDen4, úplne nový a dlho očakávaný model NeoDen, je stolný stroj Pick and Place so systémom videnia.
Ako profesionálny dizajnér a vývojár strojov PnP robí NeoDen výskum v priemysle SMT od roku 2010.
Špecifikácia
| 1 | Počet hláv so zapnutým videním | 4 |
| 2 |
Miera umiestnenia (v podmienkach testovania vo výrobe) |
s víziou: 5000 |
| bez vízie: 10 000 | ||
| 3 | Kapacita podávača | Podávače kotúčov: 48 (všetky 8 mm) |
| Vibračné podávače: 5 | ||
| 4 | Kapacita IC zásobníka | 5 |
| 5 | Veľkosti komponentov s víziou | Veľkosť najmenšieho komponentu: 0201 |
| Najväčšia veľkosť komponentu: TQFP240 | ||
| 6 | Maximálna výška komponentu | 5 mm |
| 7 | Rozhodnutie | Os X/Y: 0.01MM |
| Os Z: 0.1MM | ||
| 9 | Rotácia | +/-180 stupeň (360 stupňov) |
| 10 | Presnosť polohovania | +/-0.02 MM |
| 11 | XY opakovateľnosť | +/-0.02 MM |
| 12 | Použiteľná oblasť PCB | s vnútorným dopravníkom: 270 * 1500 mm |
| bez vnútorného dopravníka: 350 * 400 mm | ||
| 13 | Oblasť umiestnenia | bez vaflového podnosu: 310 * 1500 mm |
| s 1 podnosom na vafle: 140 * 1500 mm | ||
| 14 | Programovanie | Softvérové automatické programovanie |
| Manuálne mechanické programovanie | ||
| 15 | Hlavné ovládanie | GUI |
| 16 | Zdroj | 110V/220V |
| 17 | Moc | 180W |
| 18 | Vonkajšie rozmery | Stroj: 87 * 68 * 48 cm |
| Veľkosť balenia: 94 * 74 * 65 cm | ||
| 19 | Hmotnosť | Čistá hmotnosť: 60 kg |
| Hrubá hmotnosť: 80 kg |

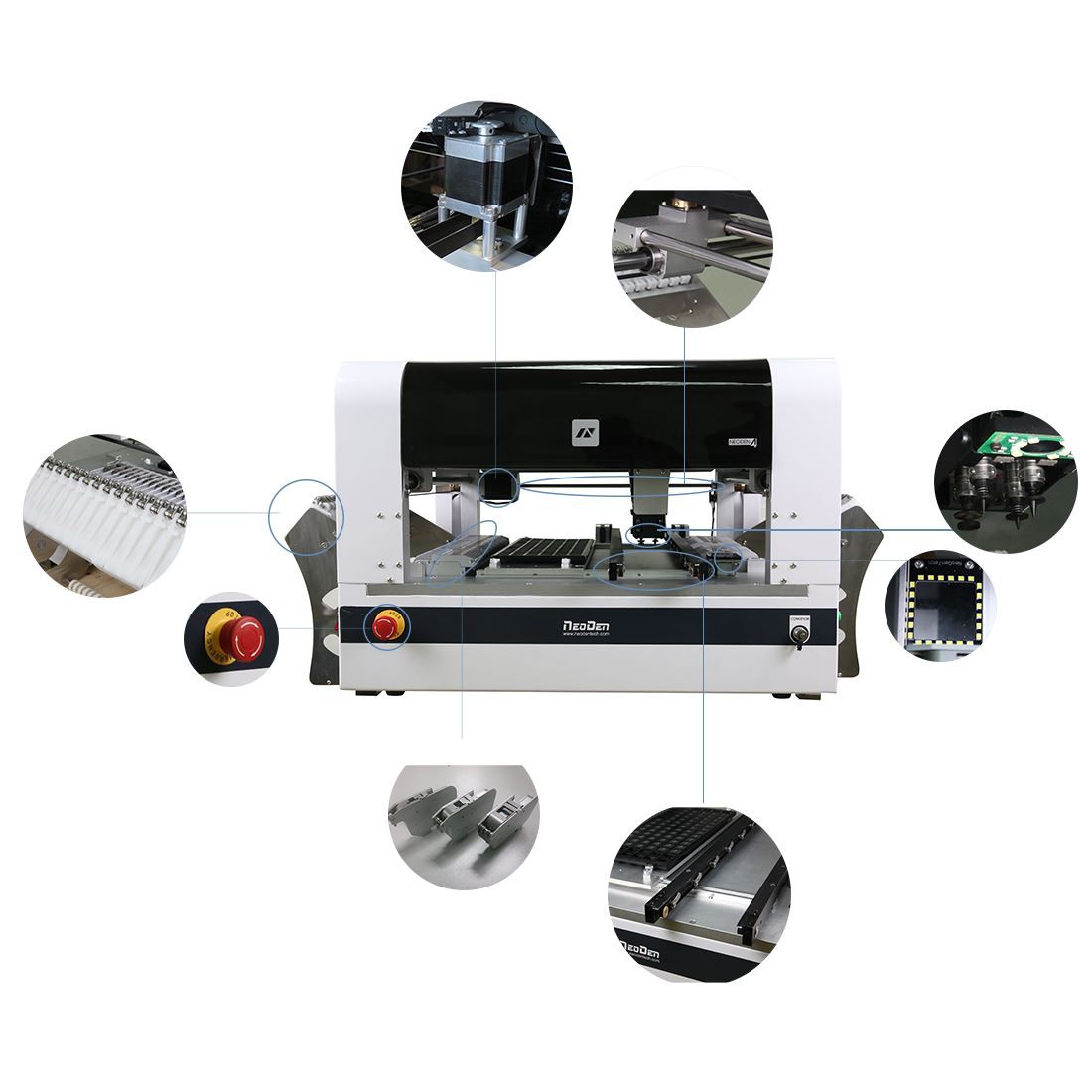

NeoDen4 je s duálnymi kamerami, automatickými koľajnicami, automatickými elektronickými podávačmi a 4 umiestňovacími hlavami, ktoré by mohli pomôcť zvládnuť 0201, BGA, QFN a 0,8 m/1,2 m/1,5 m LED pásik. NeoDen4 je najlepšou voľbou na uspokojenie všetkých požiadaviek na vysokú presnosť, vysokú kapacitu, stabilný výkon a nízke náklady. Ide o obrovský prielom nielen pre NeoDen, ale aj pre malé a stredné podniky, ktoré chcú zlepšiť presnosť osadenia a urýchliť montáž DPS s obmedzeným rozpočtom.
Zvýraznenie
Systém duálneho videnia (kamery pozerajúce hore a dole),
vybaviť vysokorýchlostnými priemyselnými CCD kamerami môže pomôcť identifikovať a kalibrovať štyri vyberacie komponenty naraz, čo výrazne zvyšuje presnosť umiestnenia od 0201 po BGA.

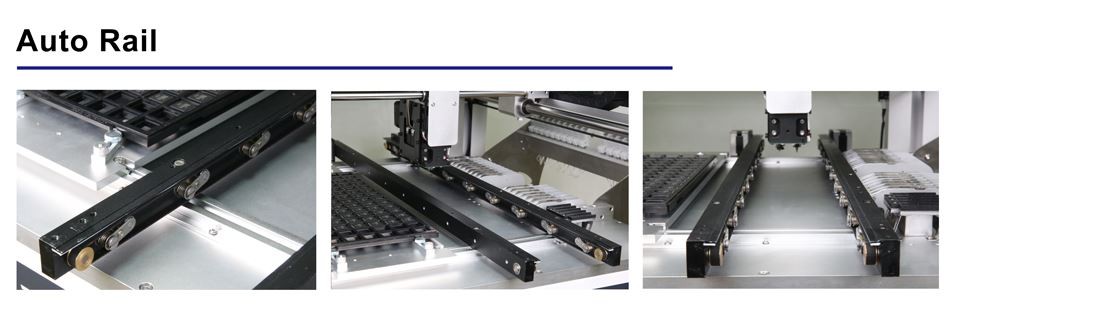

NEODEN nezávislý výskum a vývoj on-line dvojitých koľajníc:
* Podpora sa pripája priamo ku konvenčnému dopravníku, pomáha dosiahnuť cieľ nepretržitého automatického podávania dosiek
*Nastavte polohu podávania kdekoľvek, skrátite montážnu trasu
*Základy na technológii premiestnenia bodu NeoDen Mark, môžu ľahko namontovať príliš dlhé dosky

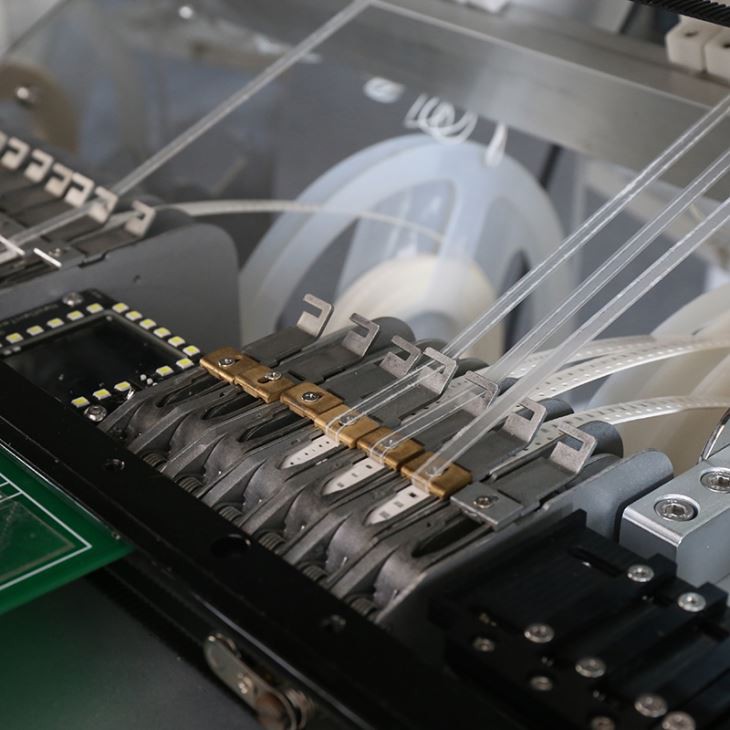

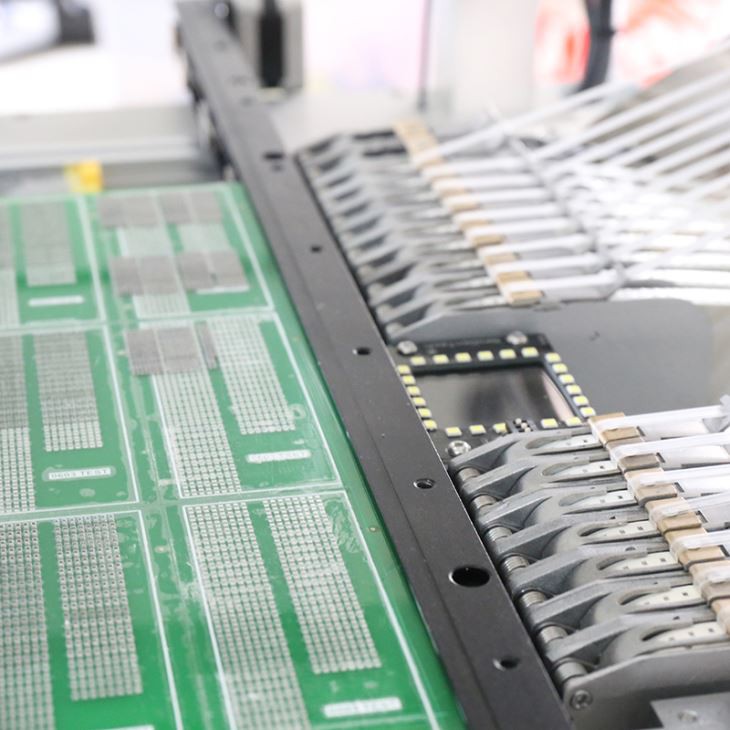

Elektronické podávače využívajú techniku korekcie chýb podávania, ktorá pomáha vyhladzovať zber a znižuje odchýlky
Štyri vysoko presné dýzy po kalibrácii pomocou softvéru na videnie dokážu zdvihnúť a umiestniť štyri komponenty naraz s otáčaním o 360 stupňov pri -180 až 180.
5. Všeobecný dopravník je podporovaný, aby pomohol používateľom dosiahnuť automatickú výrobu bez námahy.
6. Základná doska priemyselného PC, 32G SSD, rýchlejšie a stabilnejšie čítanie/zápis, s funkciou ochrany pred vypnutím.
7. Novo navrhnutá montážna hlava, ktorá využíva zavesený, plne symetrický a vysoký stupeň spojenia, aby sa zabezpečilo, že dokáže namontovať komponenty s väčším priestorom, šetrnejšie a presnejšie.
8. Podporuje vzdialenú aktualizáciu systému, NeoDen poskytne doživotný technický servis a aktualizáciu systému.
9. Ľahké telo a stabilný kvalitný oblek pre zákazníkov, ktorí chcú začať s malo-strednou výrobou, laboratórnym výskumom a prototypovaním.
Video o montáži LED čipu
O nás

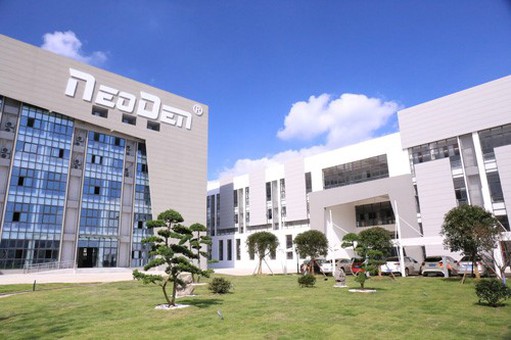

továreň
certifikácia
výstava
Ak potrebujete, neváhajte nás kontaktovať pre viac informácií.
