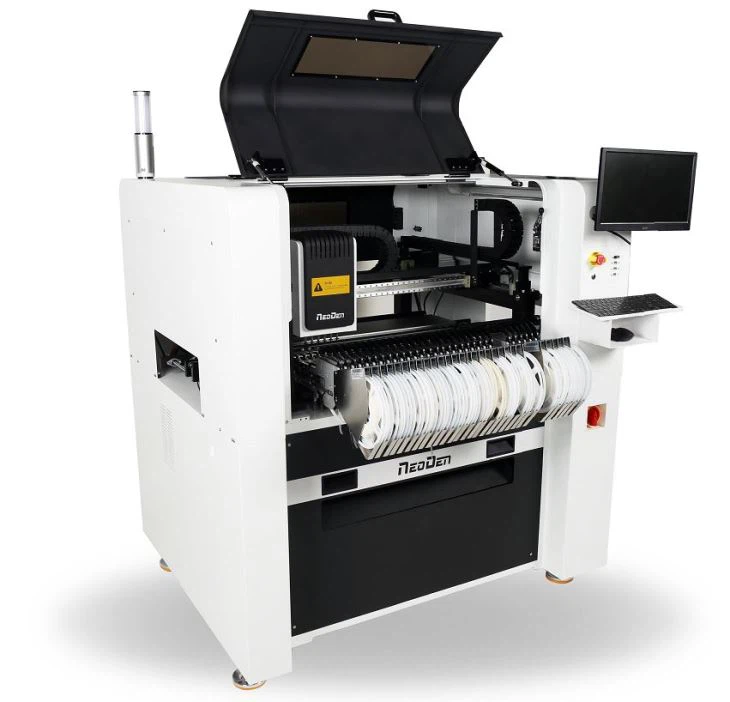

Rýchly stroj na vyberanie a umiestňovanie pre hromadnú výrobu
NeoDen7 bol ukončený. Hľadáte upgrade?
Objavte NeoDen9- výkonnejšia a lepšia alternatíva, ktorá je ideálnou voľbou pre vaše potreby.
Aplikačný priemysel: priemysel domácich spotrebičov, automobilový elektronický priemysel, energetika, LED priemysel, bezpečnosť, prístroje a merače, komunikačný priemysel, inteligentné riadenie, internetový priemysel vecí a vojenský priemysel atď.
Funkcia rýchleho vyberacieho a umiestňovacieho stroja NeoDen7 pre hromadnú výrobu

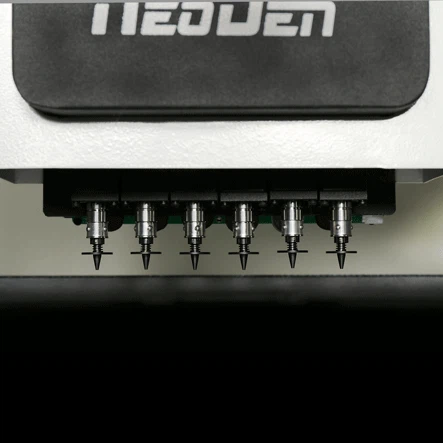

1. 6 integrované lietajúce videnie + 2 pevné kamery.
2. Servomotor Panasonic
3. Maximálna rýchlosť až 14 000 cph
4. GUI (grafické používateľské rozhranie) vo svojej triede používajúce softvér založený na systéme Windows- umožňuje programovanie v priebehu niekoľkých minút

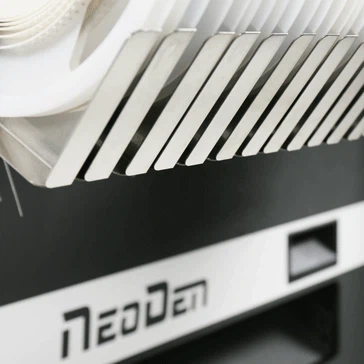

5. Pneumatické podávače YAMAHA 8mm/ 12mm/ 16mm/ 24mm
6. Maximálny. 64počet ks podávačov pásky
7. Podpora širokej škály komponentov od 0402' do 40X40 mm IC (rozteč vodičov 0,4 mm), druhy LED, konektory atď.
Technické parametre
| Hlava dýzy mn | 6 | Zarovnanie | Lietajúca kamera na videnie |
| Hnací motor | Servomotor Panasonic A6 | Maximálna rýchlosť | 14 000 CPH |
| Maximálna kapacita podávača pásky | 64 | Najmenší komponent | 0402' |
| Iné podávače | Zásobník, vibračný podávač (voliteľné) | Najväčšia veľkosť | 40 * 40 mm (rozstup vývodu 0,4 mm) |
| Oblasť umiestnenia | 630 * 300 mm (1200 mm voliteľné) | Maximálna výška | 10 mm |
| Zdroj vzduchu | 0,6 MPa | Napájanie | 220v/ 110v |
| Veľkosť balenia | 142 * 122 * 166,5 cm | N.W/ G.W. | 280 kg / 360 kg |
Videá s umiestnením pre rýchly stroj na vyberanie a umiestňovanie NeoDen7
https://www.youtube.com/watch?v=-DCKIq-r1EE
Hlavné rozdiely medzi NeoDen4 a NeoDen7
1. Rýchlosť NeoDen4 je vybavený pevnou kamerou, takže stroj potrebuje odfotografovať každý komponent nad ním, vďaka čomu je rýchlosť relatívne nízka, približne 4000 CPH.Tento nový model je vybavený 6 lietajúcimi kamerami a 2 pevnými kamerami, stroje dokázali snímať komponenty snímača počas pohybu, čo šetrí veľa času, takže sa pohybuje vyššou rýchlosťou (13 000 CPH až 14 000 CPH), čo je vhodné pre strednú-sériovú výrobu.
2.Najmenšia súčiastka
NeoDen4 zvládne 0201; najmenší komponent, ktorý NeoDen7 zvládne, je 0402.
3. Množstvo podávača
NeoDen4 podporuje 48 8mm elektrické podávače; NeoDen7 podporuje 64 8mm pneumatické podávače Yamaha.
4. Vzduchový kompresor
Pre NeoDen4 nie je potrebný žiadny dodatočný vzduchový kompresor, ale pre NeoDen7 je potrebný vzduchový kompresor.
5. Kapacita podávača
NeoDen4 by mohol podporovať podávače 48 * 8 mm ako maximum, ale NeoDen7 by mohol podporovať maximálne 64 * 8 mm.
6. Výška komponentu
NeoDen4 zvládol 5 mm vysoké komponenty, NeoDen7 zvládol 10 mm.
7. Neoden4 používa peel box+feed box elektronické podávače, Neoden7 používa Pneumatic All in one CL Feeder
Prečo si vybrať NeoDen
Kvalita
NeoDen vlastní viac ako 50 patentov a certifikátov TUV NORD CE.
Od 1. generácie po 4. generáciu si stroj na vyberanie a umiestňovanie NeoDen získal ovácie od tisícok nadšencov elektroniky, začínajúcich-majiteľov, laboratórnych výskumníkov pre svoju vysokú presnosť, stabilný výkon a dostupnú cenu.
Jednoduchá obsluha
So vstavaným{0}}počítačom potrebujete na ovládanie stroja iba monitor a klávesnicu.
Keď vygenerujete súbor súradníc z návrhového softvéru PCB (AD, Eagle, KiCad, Upverter atď.), naprogramovanie by trvalo iba 5-15 minút.
Efektívny popredajný servis
NeoDen má 11 popredajných-inžinierov, ktorí pôsobia ako silní zástancovia napájania a pomáhajú používateľovi pri údržbe a technickej podpore. V prípade akýchkoľvek otázok vám pomôžeme poskytnúť riešenie do 1-2 hodín. Popredajný tím pracuje počas pracovných dní aj sviatkov.
O nás
Fabrika
Inovácia
6 softvérových inžinierov, 11 hardvérových inžinierov, 7 elektronických inžinierov, 4 testovací inžinieri zaisťujú, že dokážeme vyvinúť nový model každé 1 až 2 roky.
Oproti vyššie uvedenému porovnaniu s NeoDen4 je vysokorýchlostný pick and place stroj NeoDen7 použiteľný na hromadnú výrobu PCBA, zatiaľ čo NeoDen4 je ďalšou dobrou voľbou pre prototyp.
Celosvetová predajná sieť
NeoDen má viac ako 15 distribútorov po celom svete, napríklad India, Holandsko, Rusko, USA, Japonsko, Južná Kórea, Turecko, Brazília, Kolumbia, Vietnam, Irán, Austrália, Čile, Argentína a Taiwan.
Všetci distribútori by mohli miestnym zákazníkom poskytnúť profesionálnejšiu pred{0}}predajnú, školenia a technickú podporu.
