Automatický vysokorýchlostný stroj na výber a miesto SMT
Automatický vysokorýchlostný stroj na výber a miesto SMT

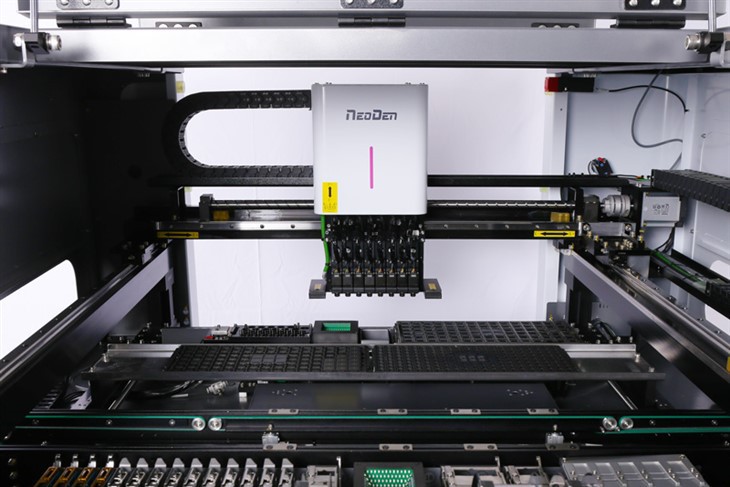

NeoDen 7 je vybavený šiestimi zberačmi, je navrhnutý pre jednoduché používanie, efektivitu, nákladovú efektívnosť a zvýšenú rozšíriteľnosť a kompatibilitu. Používanie nových, vysoko účinných lineárnych servomotorov, zosvetlenie a vystuženie hlavovej jednotky a preskúmanie rýchlosti umiestnenia 14 000 CPH.
rys
1. Integrovaný systém letového videnia
2. Panasonic servo potápač, umiestnenie spätnej väzby z 2 mikrónových lineárnych váh spolu s presnou hlavou umiestnenia
3. 6 Simultánna hlava na vyzdvihnutie
4. Miera umiestnenia do 14 000CPH
5. GRAFICKÉ ROZHRANIE (grafické používateľské rozhranie) vo svojej triede pomocou softvéru ® systému Windows umožňuje programovanie v priebehu niekoľkých minút
6. Presné miesto, manažér a sledovanie komponentov pomocou inteligentných podávačov
7. Až 64 (všetko v 8mm) podávače pásky
8. Presne zvláda širokú škálu komponentov vrátane 0402, LED, BGA,0,4mm rozstup QFP, SMT konektorov a mnohých ďalších
9. Podoporte rezané pásky, voľné podávače, podávače rúrok alebo zásobníkov
špecifikácia
model | NeoDen 7 (Neolej) | ||
Štýl stroja | Jednoduché portály so 6 hlavami | ||
zarovnanie | Javiskové videnie | ||
| Maximálna rýchlosť | 14 000CPH | ||
Kapacita podávača | Podávač pásky:64 (všetky 8 mm) | ||
Podávač vibrácií:5 | |||
Podávač zásobníka:5 | |||
Rozsah súčastí | Najmenšia veľkosť | 0402 | |
Najväčšia veľkosť | 40x40mm (rozstup olova 0,4 mm) | ||
Maximálna výška | 10 mm / 15 mm | ||
rotácia | ±180° | ||
Presnosť umiestnenia | ±0,01 mm | ||
Opakovateľnosť X-Y | ±0,01 mm | ||
Rozmer dosky (mm) | maximálny | 630 x 300 mm | |
630 x 1200 mm | |||
Zdroj vzduchu | 0,6 MPa | ||
Dodávka elektrickej energie | 110V/220V | ||
sila | 550 W | ||
Vonkajšie rozmery(cm) | Veľkosť stroja | 142(L)x120(W)x165(H) | |
hmotnosť | Čistá hmotnosť | 280 kg | |
Hrubá hmotnosť | 320 kg | ||
Neoden (V) je spoľahlivý výrobca s 10-ročnými skúsenosťami. Doteraz sme do viac ako 130 krajín a 10000+ sád strojov po celom svete a vybudovali si dobrú povesť na trhu. Sme v dobrej kondícii poloha nielen dodať vysoko kvalitné stroje, ale aj vynikajúce popredajný servis. Dobre vyškolený inžinier poskytne všetky technické podporu pre vás.
Hangzhou NeoDen Technology Co, Ltd
Pridať budovu 3, Priemyselný a technologický park Diaoyu, No.8-2, Keji Avenue, Yuhang District, Hangzhou，Čína
model | NeoDen4 (Neonacistické) | ||
Štýl stroja | Jednoduché portály so 4 hlavami | ||
zarovnanie | Javiskové videnie | ||
Miera umiestnenia | Vízia na | 5 000CPH | |
Vízia vypnutá | 10 000CPH (optimálne) | ||
Kapacita podávača | Podávač pásky:48 (všetky 8 mm) | ||
Podávač vibrácií:5 | |||
Podávač zásobníka:5 | |||
Rozsah súčastí | Najmenšia veľkosť | 0201 | |
Najväčšia veľkosť | 32x32mm (rozstup olova 0,5 mm) | ||
Maximálna výška | 5 mm / 5 mm | ||
rotácia | ±180° | ||
Presnosť umiestnenia | ±0,02 mm | ||
Opakovateľnosť X-Y | ±0,02 mm | ||
Rozmer dosky (mm) | maximálny | 310 x 1500 mm | |
140 x1500 mm (s 1 vafle) | |||
Hlavné ovládanie | Gui | ||
Dodávka elektrickej energie | 110V/220V | ||
sila | 180 W | ||
Vonkajšie rozmery (mm) | Veľkosť stroja | 870(L)x680(Š)x480(H) | |
Veľkosť balenia | 940(L)x740(W)x600(H) | ||
hmotnosť | Čistá hmotnosť | 60 kg | |
Hrubá hmotnosť | 80 kg | ||
