Každý sa môže naučiť spájkovať a je veľmi dôležité vedieť, či budujete elektronické obvody. Základné spájkovanie je ľahké. Všetko, čo potrebujete, je spájkovačka a nejaká spájka. Keď ma môj otec učil ako tínedžer, pamätám si, že som ho vyzdvihol dosť rýchlo.
príprava
Pripravte si svoj pracovný priestor. Nájdite spájku a spájkovací drôt a začnite ohriať žehličku. Tu si môžete prečítať o nástrojoch na spájkovanie a o tom, ako zvoliť spájku.
Vyčistite hrot
Keď je žehlička horúca, začnite čistením hrotu, aby ste z nej odstránili starú spájku. Môžete použiť vlhkú špongiu, medenú čistiacu podložku alebo niečo podobné.

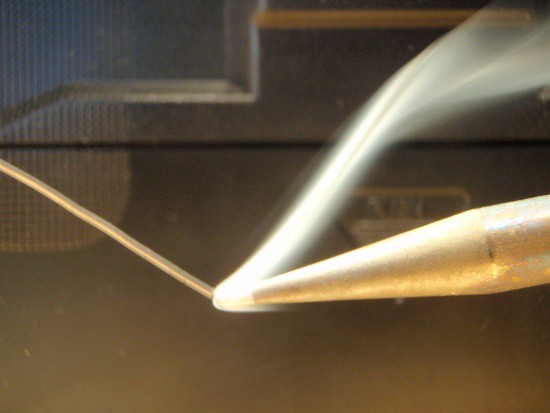

Konzervovanie špičky
Pred začatím spájkovania by ste mali pocítiť špičku spájkovačky. Tým je teplo prenosu hrotu rýchlejšie, a tým je spájkovanie ľahšie a rýchlejšie. Ak máte na hrote nejaké kvapôčky cínu, použite špongiu, medenú čistiacu podložku alebo ju iba otriasajte.
TIPY: Ak špičku pocítite pred odložením spájkovačky na deň, hovorí sa, že špička by mala trvať dlhšie.
Ako spájkovať dva drôty
Začnite s pocínovaním oboch drôtov. Je užitočné mať pre vás niečo, čo drží jeden drôt. Položte špičku žehličky na drôt a nechajte ju zahriať na sekundu alebo tri. Potom pridajte nejakú spájku, až kým sa drôt nezmáča spájkou. Ak ide o hrubý drôt, mali by ste zahriať teplo na žehličke (ak je to možné), aby sa vodič rýchlejšie zahrial. Opakujte proces konzervovania na druhom vodiči.
 |  |
Teraz položte dva pocínované drôty k sebe a držte ich pri zahrievaní spájkovacou páskou tak, aby sa cín na obidvoch drôtoch roztavil.
|  |
Spájkovanie na DPS
Ako spájať súčasti s priechodnými otvormi na DPS, začína umiestnením dielca do jeho otvoru. Ohyby zvodov ohnite tak, aby zostali na svojom mieste.
Špičku žehličky položte na podložku tak, aby zahrievala vodivý povrch časti aj podložku dosky plošných spojov. Pred nanesením spájky ich zohrievajte asi na sekundu. Vyberte železo a spájkovací drôt a skontrolujte spájkovací spoj, aby ste zistili, či vyzerá dobre.
Poznámka: Ak spájkujete integrované obvody IC, je rozumné používať soket IC. Niektoré IO sa zlomia, ak je teplo zo spájkovačky príliš horúce.
 | |

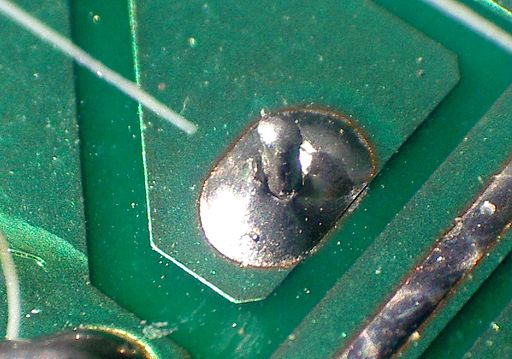

Dobrý spájkovací spoj má tvar kužeľa.
Ak ste so spájkou spokojní, prerušte prívod komponentu zhora nad spájkovým spojom.
Edit: Jeden z mojich čitateľov sa k tomu vyjadril a vysvetlil, že pred spájkovaním by ste mali vždy prerušiť kontakty, aby ste dosiahli najlepší výsledok. Musím priznať, že to zvyčajne nerobím, ale stojí za zmienku :)
Dajte si pozor na „spájky za studena“
Vždy sa uistite, že aplikujete dostatočné množstvo tepla, inak by ste mohli skončiť so „spájkou za studena“. Taký spájkovací spoj môže vyzerať v poriadku bez toho, aby skutočne poskytoval požadované spojenie. To môže viesť k závažnej frustrácii, keď váš obvod nefunguje a vy sa snažíte zistiť, prečo;) Keď sa pozriete zblízka na spájku za studena, uvidíte, že medzi spájkou a spájkou je malá medzera. pin.
