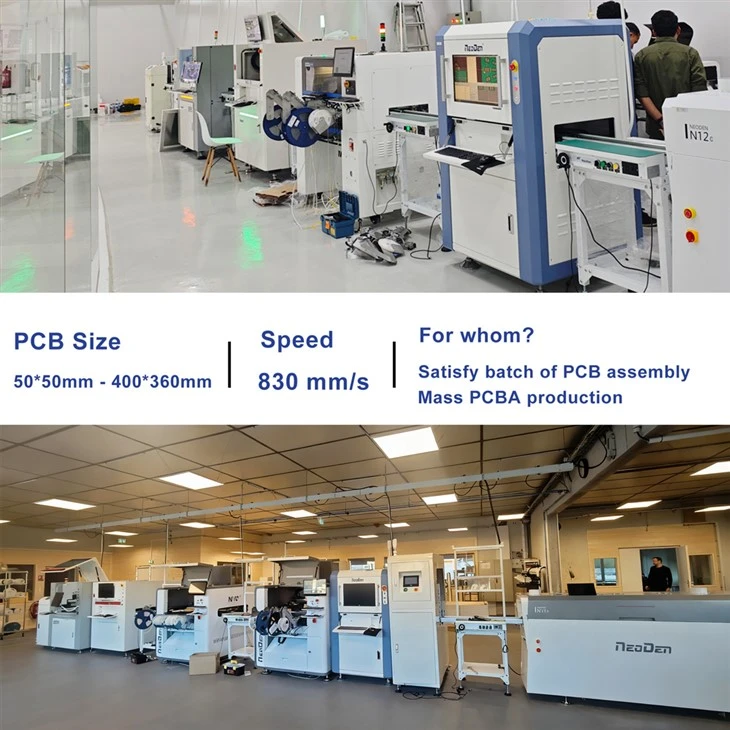

NeoDen ND800 Inline AOI stroj
■ Maximálna veľkosť PCB 400 mm * 360 mm
■ 50 mm * 50 mm Minimálna veľkosť PCB
■ Hrúbka PCB 0,3 mm ~ 5 mm
■ Prenosová rýchlosť 830 mm/s (max.)
NeoDen ND800 je inteligentné a rýchle programovanie, inteligentný algoritmus, nie je potrebný manuálny zásah, ľahko sa učí, vysoká miera detekcie, online AOI stroj s nízkou chybovosťou.
Product Details ofNeoDen ND800 Inline AOI stroj
- Tlač šablóny:Nedostupnosť spájky, nedostatočné alebo nadmerné spájkovanie, nesprávne zarovnanie spájky, premostenie, škvrna, škrabanec atď.
- Chyba komponentu:chýbajúci alebo nadmerný komponent, nesúososť, nerovnomernosť, lemovanie, opačná montáž, nesprávny alebo zlý komponent atď.
- DIP:Chýbajúce diely, poškodené diely, odsadenie, zošikmenie, inverzia atď
- Porucha spájkovania:Nadmerná alebo chýbajúca spájka, prázdne spájkovanie, premostenie, spájkovacia gulička, IC NG, medená škvrna atď.
Vlastnosti stroja AOI
1. 5 miliónov pixlov plnofarebný-vysokorýchlostný digitálny fotoaparát (16/20 miliónov pix voliteľné), zaisťuje vysokú účinnosť, vysokú kvalitu a vysokú stabilitu snímania obrázkov, obnovuje skutočný a prirodzený obrazový efekt.
2. Operačný systém Windows 7 x64, vysoká rýchlosť spracovania dát.
3. Hardvérové spracovanie obrázkov nezávislé od GPU, zatiaľ čo procesor spracováva iné ako -obrazové výpočty, aby sa vyvážila efektivita počítačového systému.
4. Tisíce predajov, pokročilá a modernizovaná konfigurácia a nepretržitá technologická inovácia založená na produktoch 6 série AOI, vysoká stabilita a účinnosť.
5. Voliteľná telecentrická šošovka s vysokým rozlíšením, jedinečný dizajn paralelného svetla, naklonené alebo vysoké komponenty PCBA môžu byť zreteľne zobrazené.
6. Inteligentné a rýchle programovanie, inteligentný algoritmus, nie je potrebný manuálny zásah, ľahko sa učí, vysoká miera detekcie, nízka chybovosť.
NeoDen ND800 SMT AOI Machine video
Špecifikácia stroja ND800 AOI
| Názov produktu | Kontrolný stroj NeoDen ND800 AOI | Výška PCB od zeme | 900 ± 20 mm |
| Model | ND800 | Rozmer stroja | D980 * Š980 * V1620 mm |
| Hrúbka PCB | 0,3 mm až 5 mm | Presnosť polohovania XY | Menšie alebo rovné 8 um |
| Max. Veľkosť PCB (X x Y) | 400 mm x 360 mm | Sila | AC 220V, 50/60Hz, 1,5KW |
| Min. Veľkosť PCB (Y x X) | 50 mm x 50 mm | Hmotnosť | 550 kg |
| Rýchlosť pohybu | 830 mm/s (max.) |
Podrobnosti
Ak potrebujete, neváhajte nás kontaktovať pre viac informácií.
Kontrola kvality
Máme QC osobu, ktorá zostáva na výrobných linkách, aby vykonala kontrolu.
Všetky produkty musia byť pred dodaním skontrolované.
Vykonávame inline kontrolu a výstupnú kontrolu.
1. Všetky suroviny skontrolované po príchode do našej továrne.
2. Všetky kusy a logo a všetky detaily skontrolované počas výroby.
3. Všetky detaily balenia skontrolované počas výroby.
4. Všetka kvalita výroby a balenie skontrolované pri záverečnej kontrole po dokončení.
Zákaznícky prípad stroja neoDen SMT AOI
🇮🇷 Irán | Výrobca požiarnych bezpečnostných systémov
✓ Overená linka SMT na kľúč
Kompletná-výroba automatických požiarnych poplachov a bezpečnostnej elektroniky
Kompletný tok výrobnej linky SMT:
Nakladač PCB ➔ Automatická tlačiareň NeoDen ND1 ➔ NeoDen N10P Pick & Place ➔ Pretavovacia rúra NeoDen T12L ➔ Kontrola NeoDen ND800 AOI ➔ Vykladač PCB

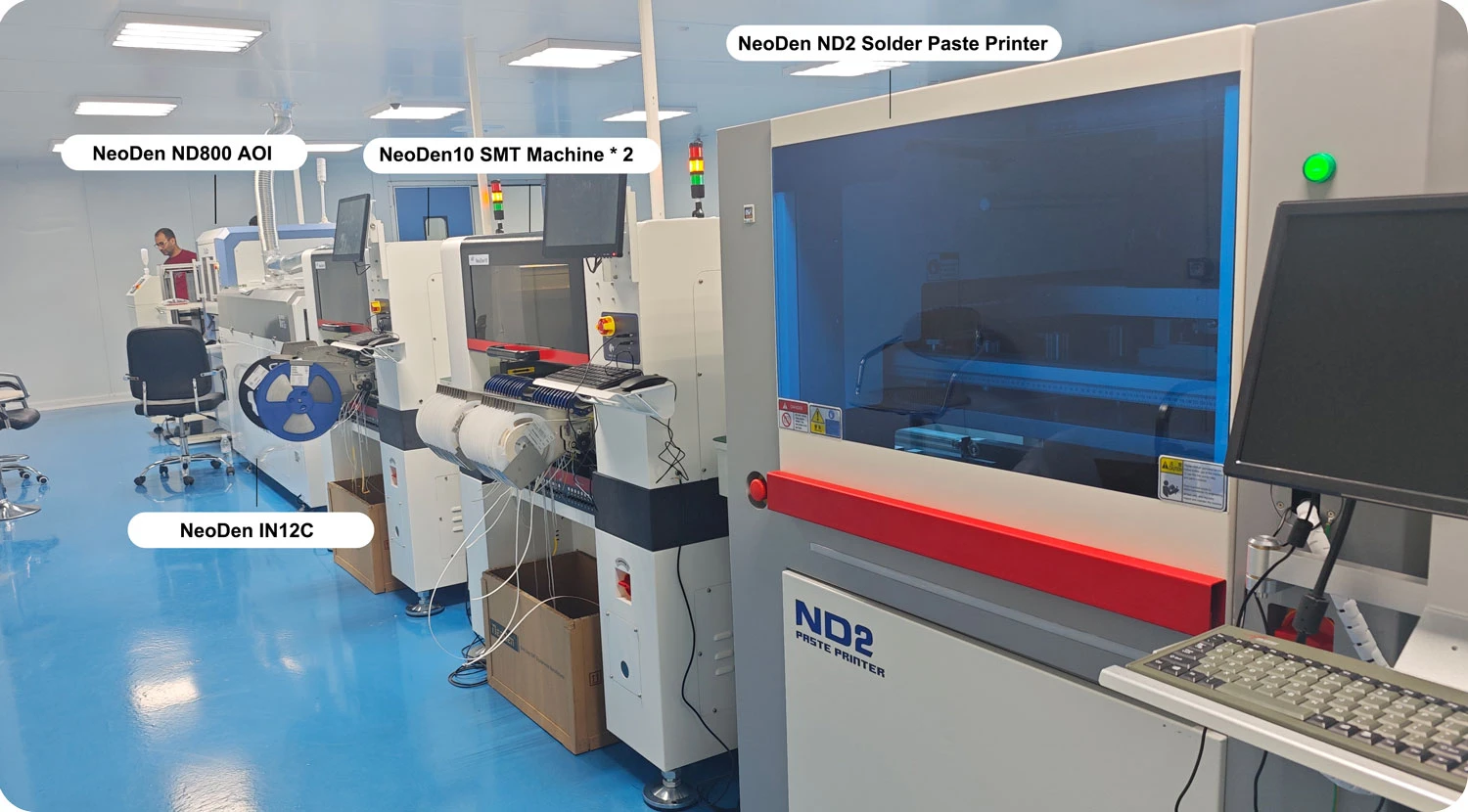

🇩🇿 Alžírsko | Výrobca{0}}top boxov a audio elektroniky
✓ Vysoká{0}}objemová linka SMT overená
Hromadná montáž spotrebnej elektroniky a televíznych boxov
Kompletný tok výrobnej linky SMT:
Autoloader PCB ➔ Automatická tlačiareň NeoDen ND2 ➔ NeoDen10 Pick & Place × 2 ➔ Reflow pec NeoDen IN12C ➔ Kontrola NeoDen ND800 AOI ➔ Automatický vykladač PCB
O NeoDen SMT
továreň
Zhejiang NeoDen Technology Co., Ltd.vyrába a exportuje rôzne SMT riešenia od roku 2010. Využitím nášho vlastného bohatého skúseného výskumu a vývoja, dobre vyškolenej výroby si NeoDen získava skvelú reputáciu u svetových zákazníkov.
V našom globálnom ekosystéme spolupracujeme s našimi najlepšími partnermi, aby sme poskytovali komplexnejšie predajné služby, vysoko profesionálnu a efektívnu technickú podporu.
Veríme, že skvelí ľudia a partneri robia z NeoDen skvelú spoločnosť a že náš záväzok voči inováciám, diverzite a udržateľnosti zaisťuje, že automatizácia SMT je dostupná každému nadšencovi kdekoľvek.
výstava
certifikácia
Ak potrebujete, neváhajte nás kontaktovať pre viac informácií.
Q1. Ako môžem vybudovať linku SMT so strojom ND800 SMT AOI?
A. Spôsob komunikácie: Štandardné pripojenie SMEMA.
Q2. Podporuje funkciu údržby?
A. Voliteľná konfigurácia: Stanica údržby, offline programovací systém, SPC servo, systém čiarových kódov atď.
Presnú požiadavku nechajte na nás.
Q3. Ak je veľkosť PCB veľká, podporujete prispôsobenie?
Odpoveď: Áno, nechajte svoju max. Veľkosť PCB a skontrolujeme, či dokáže realizovať prispôsobenie.
Q4. Aký je rozsah výšok komponentov pre tento model?
A. Horná časť: 35 mm, spodná časť: 75 mm (Nastaviteľné, podľa potreby možno prispôsobiť základňu)
Q5. Môžeme použiť stroj na kontrolu efektu umiestnenia?
Odpoveď: Áno, nainštalujte stroj po montáži čipov, môže to pomôcť pri kontrole: chýbajúcej časti, odsadenia, zošikmenia, náhrobného kameňa, bočnej montáže, obratu, nesprávnych častí, poškodenia a prevrátenia atď.
